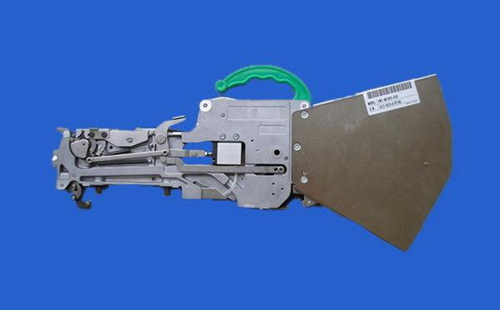

SMT飞达的英文直译为Feeder,也称做供料器或送料器,在进行贴片的元件可安装在SMT飞达上,为贴片机提供元件进行快速贴装。
一、SMT飞达种类
1、按照送料方式来分,常见的有
(1)带式送料器(Tape Feeder)
带式送料器是贴片机送料器中最常用的一种标准送料器,传统结构方式有轮式、爪式、气动式以及多间距电动式,现在已经发展为高精度电动式,高精度电动式与传统结构方式相对,传送精度更高、送料速度更快、结构更加紧凑,性能更稳定,大大提高了生产效率。
带状料的基本宽度有:8mm、12mm、16mm、24mm、32mm、44mm和52mm等多种类型,间距有2mm、4mm、8mm、12mm和16等;卷轴直径尺寸有7 in和13 in两种。
(2)托盘式送料器(Tray Feeder)
可以分为单层结构和多层结构,单层托盘式送料器是直接安装在贴片机送料器架上,占用多个糟位,适用于托盘式料不多的情况;多层托盘式送器料有多层自动传送托盘,占用空间小,结构紧凑,适用于托盘料比较多的的情况,盘装元器件多为各种IC集成电路元件。
在使用托盘式料时,需要注意保住大管角外露元器件,以防止在运输和使用中造成机械和电性能的损坏。在托盘中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件时,托盘尺寸可以达到150mm x 330.2mm,高度25.4mm。有趣的是,托盘式送料器不仅可以供给贴片机拾取元器件,也可以做为贵重元器件的势抛料站。
(3)管式送料器(Tube Feeder)
管式送料器通常使用振动送料器来保证管中元器件不断进入贴片头吸取位置,一般PLCC和SOIC是用这种方式来供料的。管式供料器有对元器件引脚保护作用好,稳定性和规范性较差,生产效率较底的特点。
(4)散料盒式送料器(Stick Feeder)
散料盒式送料器,又称为振动式送器料,其工作方式是将元器件自由地装入成型的塑料盒或袋内,通过用振动式送料器或送料管把元器件依次送入贴片机,这种方式通常使用于MELF和小外形半导件元器件,只适用于无极性矩形和柱形元器件,而不适用于极性元器件。特点:振动飞达比较贵。
(5)振动盘(Vibration Feeder)
特殊飞达,需定制,目前国产的做得比较好。
2、按照电动非电动来分
常见的有电动飞达,机械式飞达
雅马哈的新款机型SIGMA贴片机都是电动飞达,JUKI的飞达有不少是机械式飞达
二、SMT飞达的常见问题(雅马哈飞达)
1、不卷带
主要是由于大卷带轮内部的单向轴承打滑,个人认为是设计的缺陷,其内部的三个钢珠极易磨损,而新式的单向轴承内部已不是钢珠而是钢柱了。
2、飞达浮高
导致取料位置偏移而报警,严重会打坏吸嘴,所以要保持飞达上料平台的清洁。
3、飞达不进料
飞达上小弹簧的脱落或者断裂,齿轮被卡住都会无法送料。
4、送料不到位
压盖内部可能有物料残留,或者是压盖压力不足导致。
在SMT贴片生产时,由于SMT飞达等配件发生故障而导致SMT贴片机停止运转,将会导致很大的损失。所以,在进行贴片加工时,要尽可能的确保飞达正常供料。
